換算Ｎ値グラフの見方
（スウェーデン式サウンディング試験）
換算Ｎ値は、地盤の硬軟、締まり具合等を判断するための目安
粘性土の場合
Ｎ値３以下は軟弱地盤

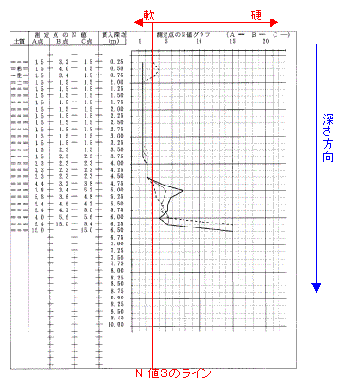

世田谷区経堂の例（左図参照）
典型的な谷底低地の地盤状況を表している。
深さ４.５ｍ程度まで超軟弱な地盤（腐植土が堆積していることが多い）が続いており、戸建住宅建築に際しては何らかの地盤補強対策が必要である。
（10ｍ以上超軟弱地盤が連続する場合もある）
砂質土の場合
Ｎ値５以下は軟弱地盤

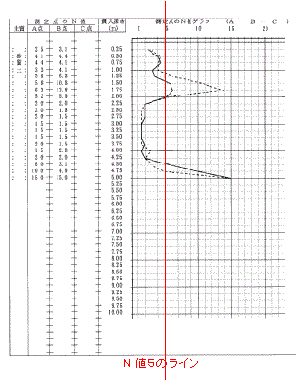

千葉県八千代市の例（左図参照）
典型的な氾濫低地の地盤状況を表している。
中間（深さ１.５ｍ付近）に締った砂層が堆積しているが、中間層までと中間層から下層の地盤が超軟弱であるため、戸建住宅建築に際しては何らかの地盤補強対策が必要である。
（10ｍ以上超軟弱地盤が連続する場合もある）
